Razsmernik za bojler 3 kW bypass

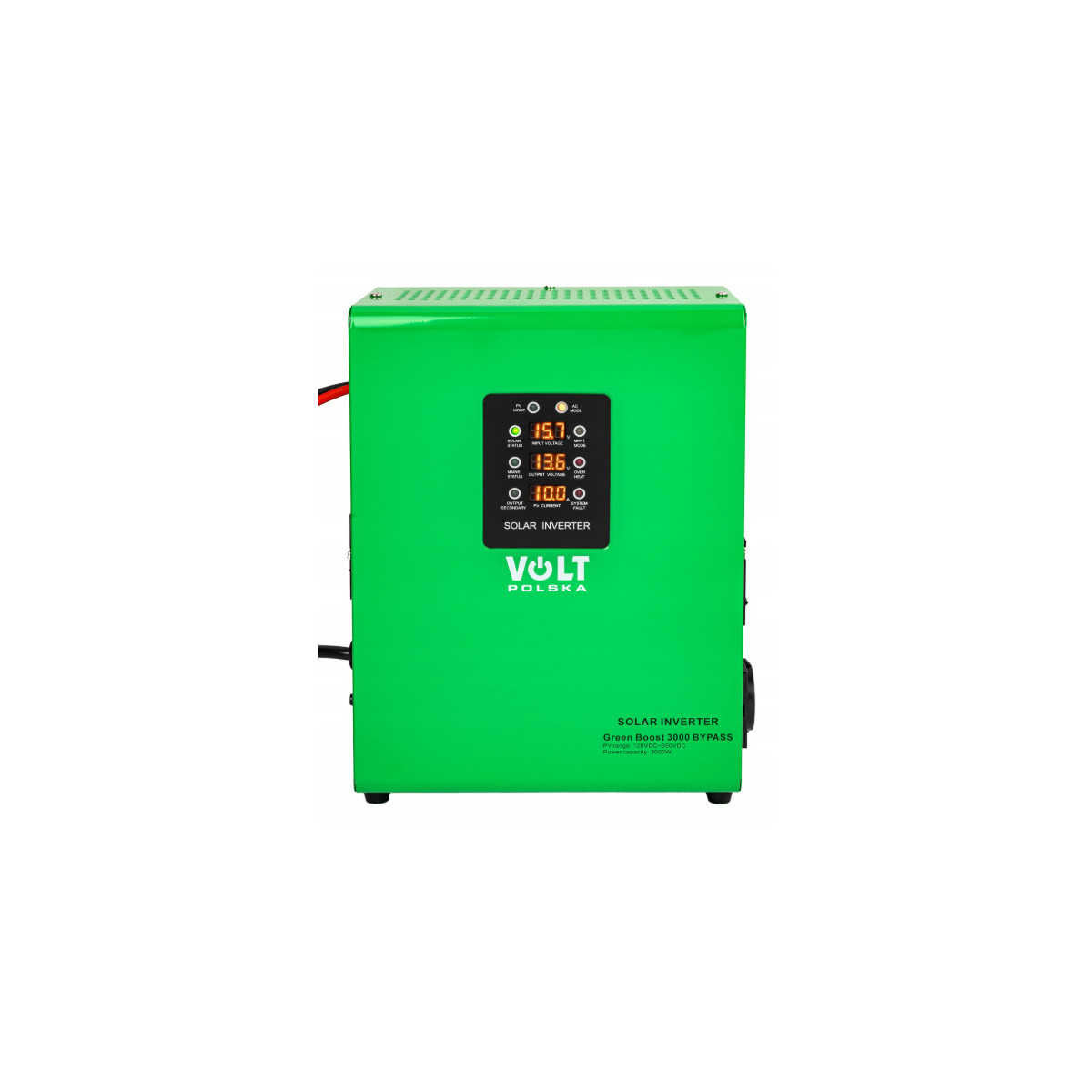

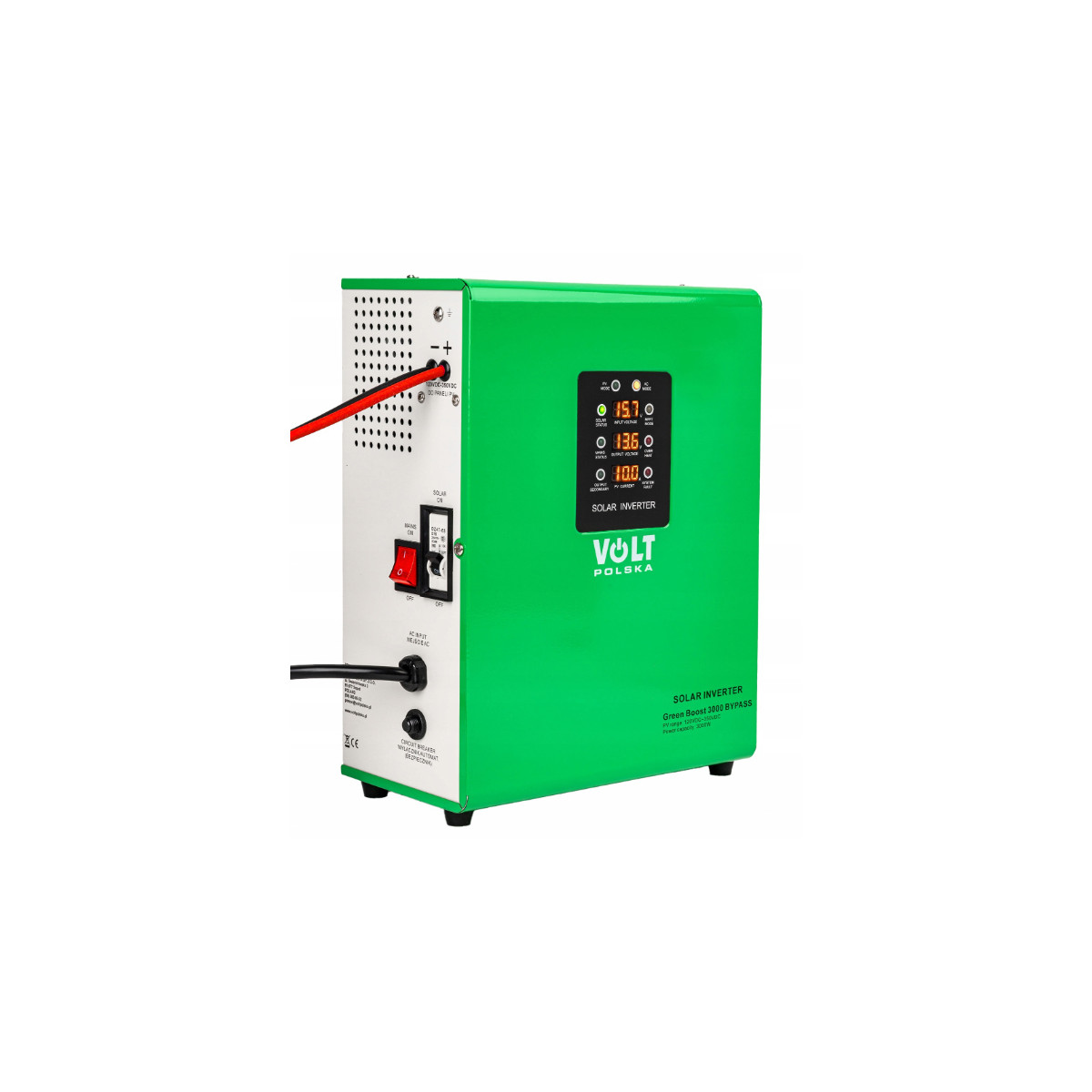

Green Boost 3000 BYPASS je specializiran razsmernik za uporabo sončne energije v sistemih za ogrevanje vode in drugih uporovnih porabnikih. Naprava je zasnovana za neposredno povezavo s fotonapetostnimi (PV) paneli in pretvorbo njihove energije v izmenično napetost, primerno za napajanje običajnih grelnih naprav.
Razsmernik za bojler 3 kW bypass je primeren za hiše, vikende in objekte, kjer je cilj zmanjšati stroške ogrevanja vode z uporabo sončne energije brez baterij.
Razsmernik deluje z vhodno napetostjo iz sončnih panelov v območju 120–350 V DC in jo pretvarja v izmenično napetost do 245 V AC pri frekvenci 50 Hz . To omogoča neposredno uporabo sončne energije za napajanje bojlerjev, električnih grelcev, talnega ogrevanja in podobnih naprav.
Nazivna moč naprave znaša 3000 W. Priporočena skupna moč priključenih sončnih panelov je do 4500 W. Razsmernik omogoča povezavo panelov v seriji ali serijsko-paralelni konfiguraciji.
Razsmernik za bojler 3 kW bypass podpira dva načina delovanja: MPPT in STABLE. V načinu MPPT naprava optimizira točko največje moči sončnih panelov, pri čemer se izhodna napetost lahko spreminja v območju 120–245 V AC glede na razpoložljivo moč . V načinu STABLE se izhodna napetost vzdržuje približno na 230 V AC, če je na voljo zadostna moč iz panelov.
Funkcija BYPASS omogoča samodejno preklapljanje med sončnimi paneli in omrežjem 230 V. Ko napetost iz panelov pade pod delovni nivo, razsmernik preneha generirati izhodno napetost, ob nadaljnjem padcu pa se samodejno preklopi na napajanje iz omrežja. Ko se napetost iz PV ponovno poveča, se naprava samodejno vrne v način delovanja iz sončne energije .

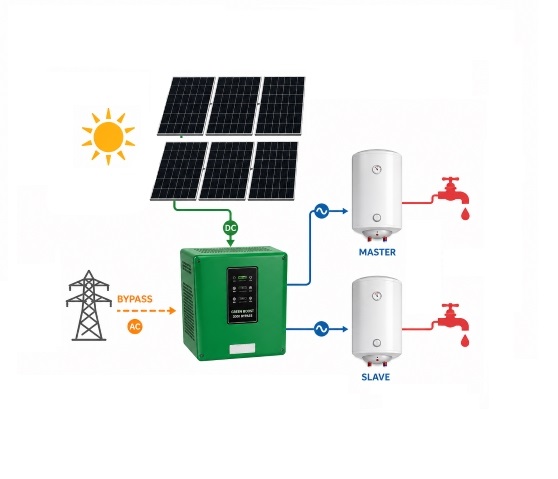

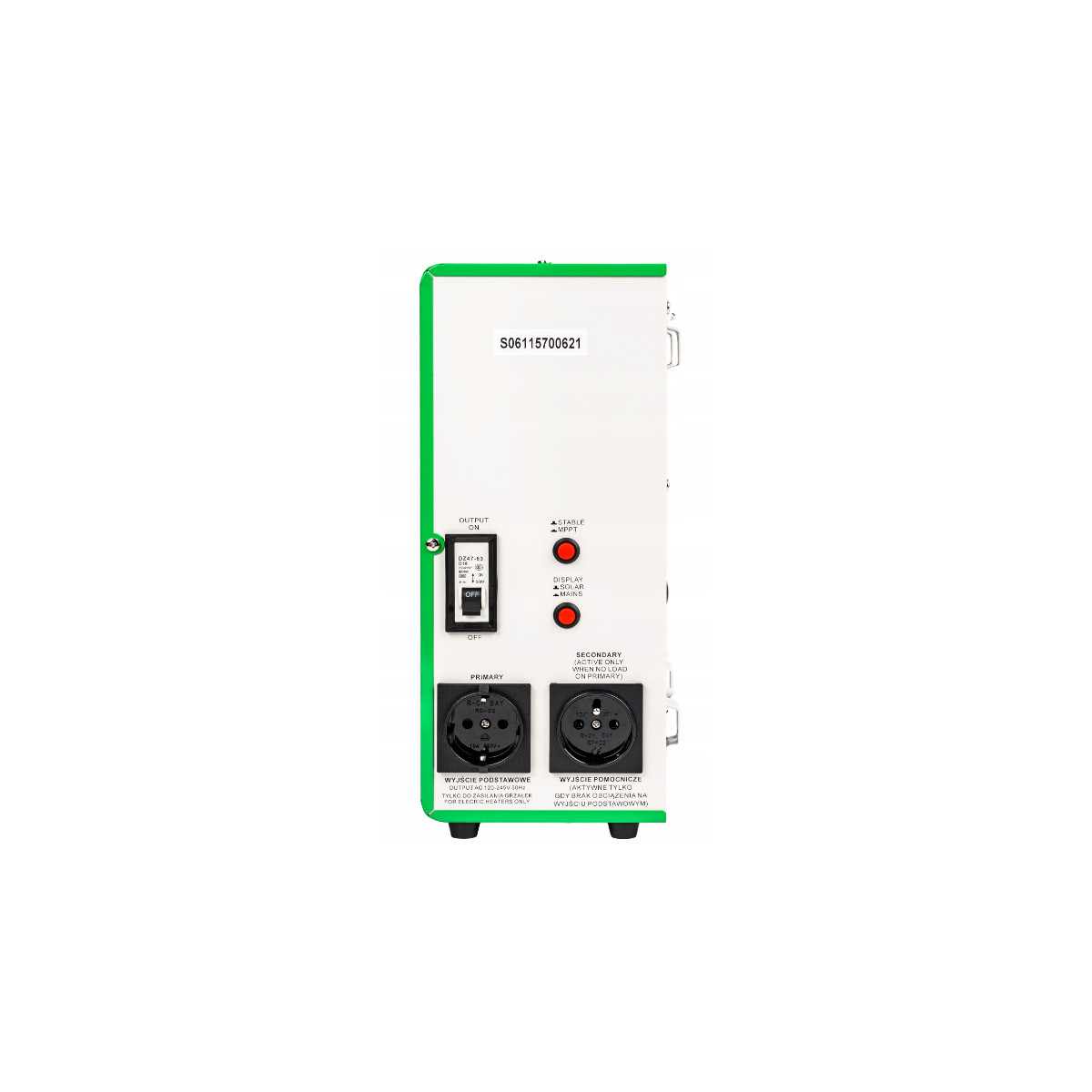

Razsmernik za bojler 3 kW bypass ima dva izhoda za priklop porabnikov. Če sta priključena dva porabnika, se napajanje najprej dovaja na primarni izhod. Ko poraba na primarnem izhodu preneha, naprava samodejno preklopi na sekundarni izhod. Ob ponovni obremenitvi primarnega izhoda se prioriteta samodejno vrne nanj.
Učinkovitost naprave presega 95 %, kar zagotavlja učinkovito pretvorbo energije. Vgrajene zaščite vključujejo zaščito pred preobremenitvijo, kratkim stikom in pregrevanjem. Naprava je opremljena tudi s svetlobno in zvočno signalizacijo za prikaz stanja.

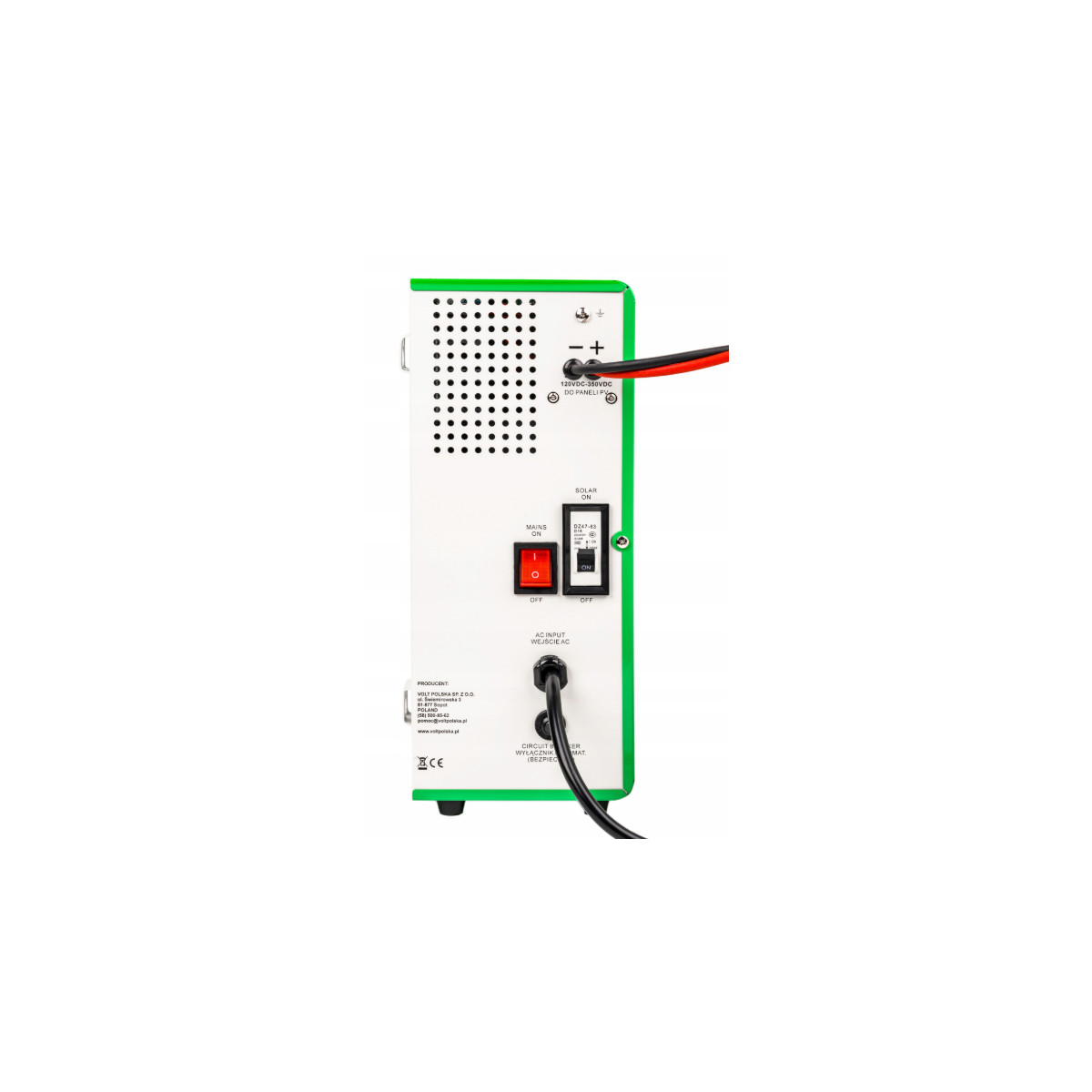

Za priklop sončnih panelov se uporabljajo standardni MC4 konektorji. Priporočena je uporaba kablov s presekom najmanj 4 mm² za pravilno delovanje in zmanjšanje izgub . Naprava mora biti nameščena na negorljivo površino z zagotovljenim zadostnim prezračevanjem.
Delovno temperaturno območje je od −25 °C do +55 °C, kar omogoča uporabo v različnih okoljskih pogojih .
Pomembno je, da izhodi razsmernika niso namenjeni priklopu na električno omrežje — naprava je predvidena izključno za napajanje lokalnih porabnikov .
Razsmernik za bojler 3 kW bypass se uporablja v sistemih za ogrevanje vode, električnih bojlerjih, grelnih sistemih in drugih uporovnih porabnikih, kjer je cilj neposredna uporaba energije sončnih panelov brez shranjevanja. Naprava omogoča samodejno delovanje, osnovno zaščito in enostavno integracijo v obstoječe sisteme ogrevanja.
V skladu z zahtevami SZPV512 je na DC strani sistema priporočljiva dodatna varnostna zaščita, kot je npr. Ločilno varnostno stikalo PV DC
